产品说明

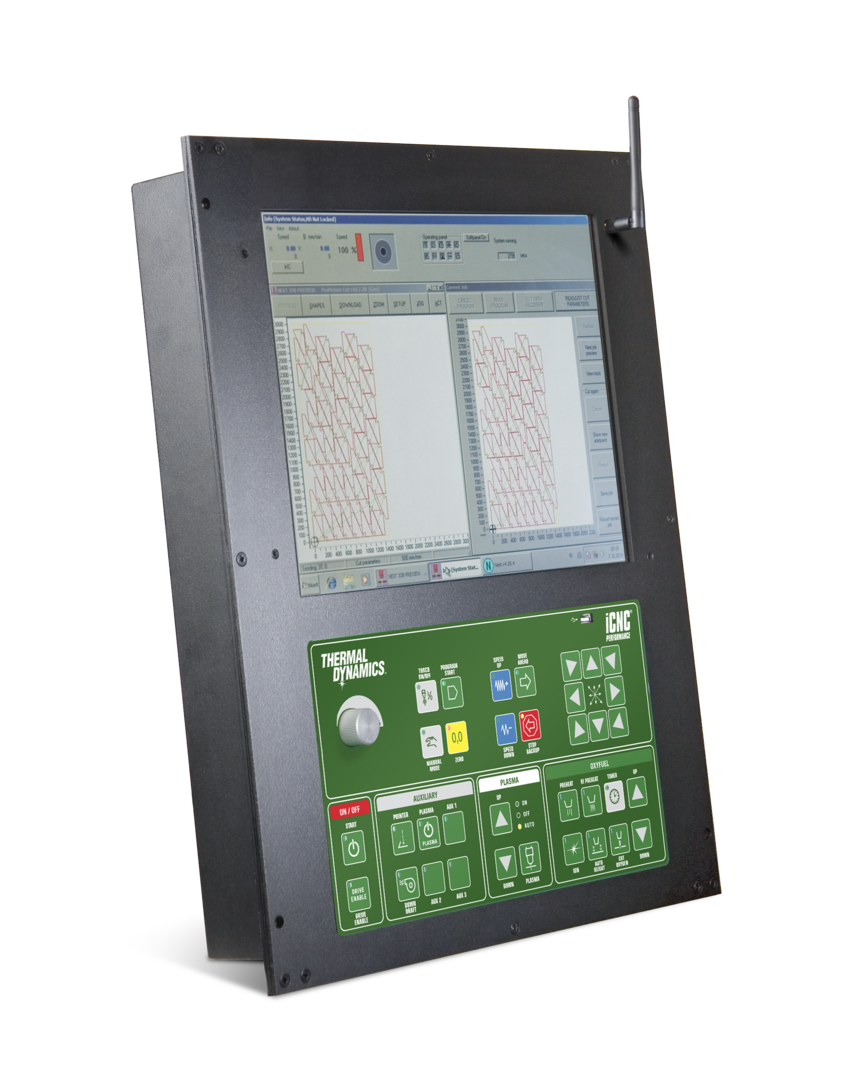

Thermal Dynamics 隆重推出一款具有行业颠覆性的机床数控产品---iCNC Performance精致型智能数控系统,具备专业化高端品质与特性的经济型、安全性等离子切割系统。





等离子及火焰切割专用CNC

纤薄面板安装组件430毫米x500毫米x70毫米(W17” x H20” x D3”)
15英寸触摸屏

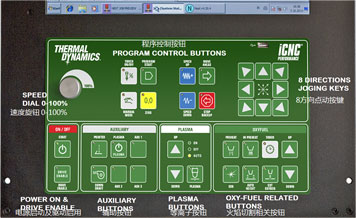

等离子、火焰切割及辅助功能操作面板
内置Wi-Fi
3轴驱动输出(均含模拟及步进/方向)
3个编码器输入
可编程 I/O(16输入/20输出,低态有效信号)
电源输入24 VDC
选配集成式割炬高度控制功能

iCNC Performance与iCNC XT对比
触摸屏相同,软件相同
相对于全能式机箱的面板安装方式
全密封,不可现场维修
可控制步进式方向/步进驱动器
除非采用带内置伺服器的电机(选配),否则需要配置独立伺服系统
除仅用于等离子切割的设备(带iHC)外,还需配置额外开关及继电器
20个输出均为可驱动直流继电器的接地型低电平信号(iCNC XT)
需要使用24VDC电源(选配件)



同一机箱集成全部功能

材料、厚度及工艺选择可配置包括选配集成式先进割炬高度控制在内的全部功能
两种分别为4英寸(100毫米)或8英寸(200毫米)步长升降器方案,均带有防碰撞保护功能。

iCNC与iCNC XT选配内置割炬高度控制功能对比
iHC仅适用于1个等离子割炬,升降器和夹持器与XT相同,但配有步进电机。
含25英尺(7.6米)升降器电缆,无等离子电缆,
OEM购入可直接使用其自己的升降器。
升降器最大速度为200IPM (全步长4英寸/8英寸(100毫米/200毫米升降器)1.2/2.4秒)
为避免电阻式感应功能故障情况下出现机械受损,需要配置与TD产品类似的碰撞传感器。

伺服电机内置放大器

电机与iCNC  Performance直接连接。
接线简单,成本低。
与步进电机成本及简便性类似的真正无刷伺服功能。

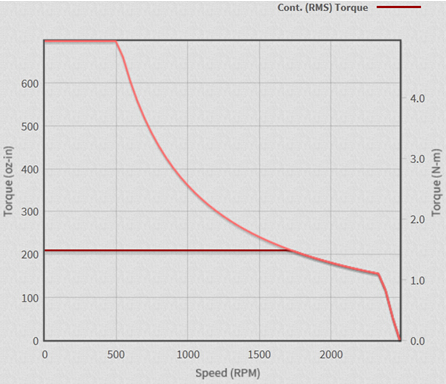

 ClearPath® -集成伺服系统
CPM-SDSK-3432P-RLN
ClearPath-SD”SK”型号是新萄京娱乐网址2492777的“步进电机杀手”。这个名字源于一个内部玩笑,但事实确实如此,因此新萄京娱乐网址2492777保留了这个名称。 与步进电机相比,ClearPath具有全闭环(不会损失步长)、静音的优点,并且与步进电机系统相比,用更少的成本可以获得2-3倍的功率。 (将ClearPath价位与任盒绿丫┯槔滞2492777豢畈浇缁畲蠊β剩ㄈ纾ぞ厥奔渌俣茸畲笾担┲辽傥哉誄learPath三分之一的步进系统价位相比。)

NEMA23电机

NEMA34电机

实现作业无缝衔接

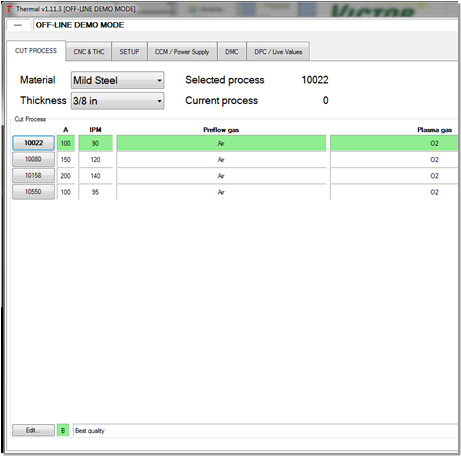

系统内置工艺数据库
实现优佳性能。
获得优佳质量。
操作员失误几乎完全消除。

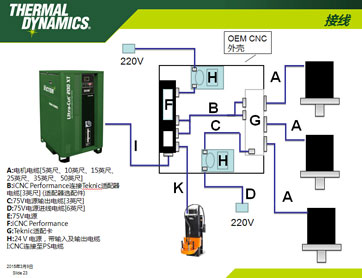

方便设置。提供内置iHC、TD升降器、TD等离子系统和TD智能电机所需的全部电缆。无需任何其他继电器。
多种语言可选(中文)



实现作业无缝衔接
Hypertherm HPR  XD和PM设备。
Kjellberg HiFocus设备。
所有切割表均已内置
更换程序
iCNC Performance可更换为完整全套系统,最大限度减少停工时间
无需进行复杂的故障诊断
无需安装零部件

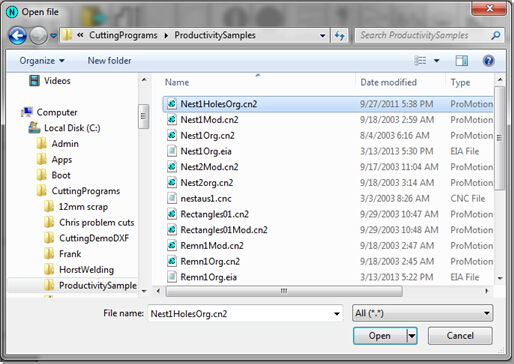

所有参数均可保存在记忆棒内,并可下载至其他设备
周转时间快



点击应用:
应用设置选项匹配所选工序
包括:
 等离子电源
 自动气控箱
 调高
 iCNC
 自动优化器

兼容任何程序
系统程序可用于任何套料软件
无需特殊代码或专用知识,最常用的DXF格式的CAD文件即可

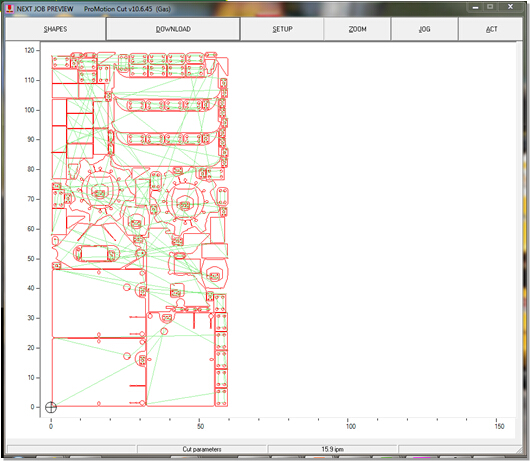

一键启动:
点击左上角的割枪图标,
启动套料软件优化程序

系统专家程序自动优化,将图形切割工艺优化至最佳
图纸细节可以放大缩小,一切尽在掌握
确认调整,再次点击割枪图标
开始切割


切割准  高质量
切割质量不受程序员或操作员的水平限制,自动专家系统确保优佳的切割质量。

iCNC S0级软件
Metric or inch mode 公制 英制
Print  打印
Macro shapes library       图形库
DXF/EIA/ESSI input DXF/EIA/ESSI  输入
Save iCNC-2                    保存iCNC-2
Copy / Cut / Paste parts  复制剪切粘贴 零件
Marking from CAD-drawings using different layers CAD   分层用于划线
Remove parts or  elements 移除零件或元件
Move / Rotate / Mirror parts 移动旋转镜像零件
Change Piercing location    更改穿孔位置
Change Kerf compensation side 更改割缝补偿
Change Cutting direction 更改切割方向
Split element  分离元件
Join profiles  加入配置文件
Basic leadins  基础引入
Optimize cutting order  优化切割指令
Manual cutting order   切割指令说明
Ruler to measure distances 测量距离
Zoom / Unzoom / Pan view 缩放功能
Nesting info  套料信息
Multiply (Rows and Columns) 重复叠加(列和行)
MicroCAD  MicroCAD
Cost calculator  成本计算器



iCNC S1级软件
Includes all tools of S0 with the following additions.
涵盖S0级软件以及以下
Advanced lead-ins (replaces basic lead-ins of S0)高级引入
Bridge     桥接
Chain cutting     链切割
Plate editor    剩余板材编辑
Teach remnant    自适应板材
Split (show remnant) 分离
Rotate, mirror  旋转 镜像
Anchor   锚定器
Plate-Part-Plate  板-部件-板
Pick part    选择零件
Machining allowance   机加工余量
This is the minimum level required to purchase options (see Options).
这是要求的最低配置(详情请见选项)



CNC二级软件(S2)
包含S0和S1所有工具及以下额外功能。
自动套料 (S2已含)
自动套料
逐零件套料
多板料套料
余板及圆板自动套料
三角套料
群组套料
锁定
公边切割(手动)
自动填充



办公软件
包含S0、S1 和S2 所有工具及以下额外功能。
切割程序可保存为…
 EIA
ESSI
DXF



iCNC S2级软件
Includes all tools of S0 and S1 with the following additions.涵盖S0和S1级软件及以下:
AutoNest (included in S2)   自动套料
Auto Nesting  自动套料
Part in Part Nesting  零件内套料
Multi Plate Nesting  多板套料
Automatic Nesting on remnant and round plates 余板自动套料 圆板套料
Triangle Nesting   三角套料
Group Nesting   群组套料
Freeze   锁定
Common Cut tool (manual)  公边切割
Autofill   自动填充



全套PC软件
Includes all tools of S0, S1 and S2 with the following additions.涵盖S0,S1和S2软件以及以下:
Save cutting programs as…程序可保存为以下格式
 EIA
 ESSI
 DXF



可升级购买全套软件和S1级和S2级iCNC软件。S0级为基本配置。
行走速度
行走速度调节工具
行走速度信息
圆孔优化
高级划线
从DXF中读取文字
零件上加划线内容
小孔划线工具
切缝划线工具
钻孔选择工具
保存格式EIA/ESSI/DXF
割缝补偿
软件维护&支持协议



S0级CNC软件
大量图形库——超过42个图形的图形库 用CAD生成无限量的新图形
DXF转换——轻松转换CAD图纸(DXF文件)到切割程序
改变穿孔位置——可更改穿孔点至元件的初始点或可选择元件任盒绿丫┯槔滞2492777坏
割缝补偿——能够改变割缝大小,从左/右割缝改到零割缝
引线——此工具可以改变引入和引出位置
更改切割顺序——可以更改套料软件上的切割顺序
行和列——创建重复叠加套料
更改切割方向——可从顺时针到逆时针更改切割方向
MicroCAD ——编辑和创建新图形
成本计算器——通过所提供的终端用户资料和实际的制造成本,系统可以计算您所需套料或切割工件成本。



CNC  S1级软件

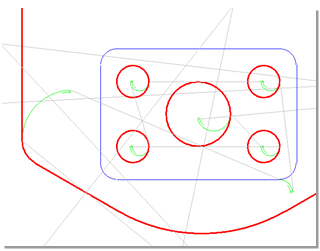

扩展引入和引出–用户可选择自己期望的引入引出线类型。以下类型可供选择:无,直线,90度直线和刃绿丫┯槔滞2492777饨嵌戎毕呋蛘咴不 S没Э梢匝≡窠溆τ迷诟霰鹆慵蛘呷苛慵J褂靡贫┛椎悖没Э梢宰杂裳≡翊┛椎阄恢 。
桥接工具 - 用户可以在零件之间分段切割,形成桥接桥接工具,减少穿孔次数和因穿孔浪费的时间,节约成本达40%。专家经验有效等离子易损件寿命 。
链切割工具 - 用户可以定义需要切割的零件切割路径,连接引入引出线形成链切割。链切割工具减少空程时间和穿孔数量,以节约生产成本 。专家经验有效等离子易损件寿命 。
板材编辑器 –用户可以运用机器的运动把板材形状编辑进电脑,在切割机床上软件会自动套料零件到剩余板材。这个工具可以减少板材浪费,节约空余时间从而降低制造成本。不用人工测量,不用测试运行就可以检查零件是否适合板材。
断点定位工具–在切割过程中,运用这个工具在零件上留断点在切割中留小的缺口来完成断点的保留。
板-部件-板-这个可以转换一个钢板成为一个零件 ,反之亦然
选择部件 - 在一个套料中可以随意选择一个零件,复制这个零件形成他自己的 套料,并移动到起点。
机加工余量–机加工余量是在切割是额外保留的用于工艺加工的余量一旦起作用,程序会显示一个窗口来简要说明怎么应用这个工具。



CNC S2级软件
自动套料 - 这个工具启动自动套料程序。它把所有零件嵌套到当前板。用户还可以自动在零件中套零件, 套料到多种板材 ,或圆形板材 和余料板材  。
三角套料 – 这个工具可将工件套料至可能的最小的三角,例如将两个三角的斜边面对面,形成类似方形。
多板套料 - 如果现有的板材不够用,多板套料会生成一个同样的 板材继续套料,直到所有零件都被套料完成。
群组套料 - 这个工具允许复制零件成一个群组,套料群组是一组零件 ,作为一个整体移动和嵌套。
冻结 -  这个工具允许你在自动嵌套过程中冻结一些零件,被冻结的零件在自动嵌套过程中不改变他们的位置。

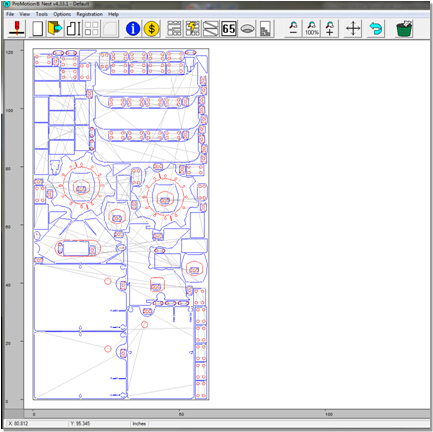

自动填充 - 自动填充工具可以复制零件填充板材的空余部分 , ProMotion® Nest 自动套料所有零件到适合的位置 。
防重叠工具 - 可以使两个形状无限靠近,而不重叠。 ProMotion® Nest 套料软件即具有该功能。
共边切割 – 共边切割把两个零件共边,共边处只切割一下。
